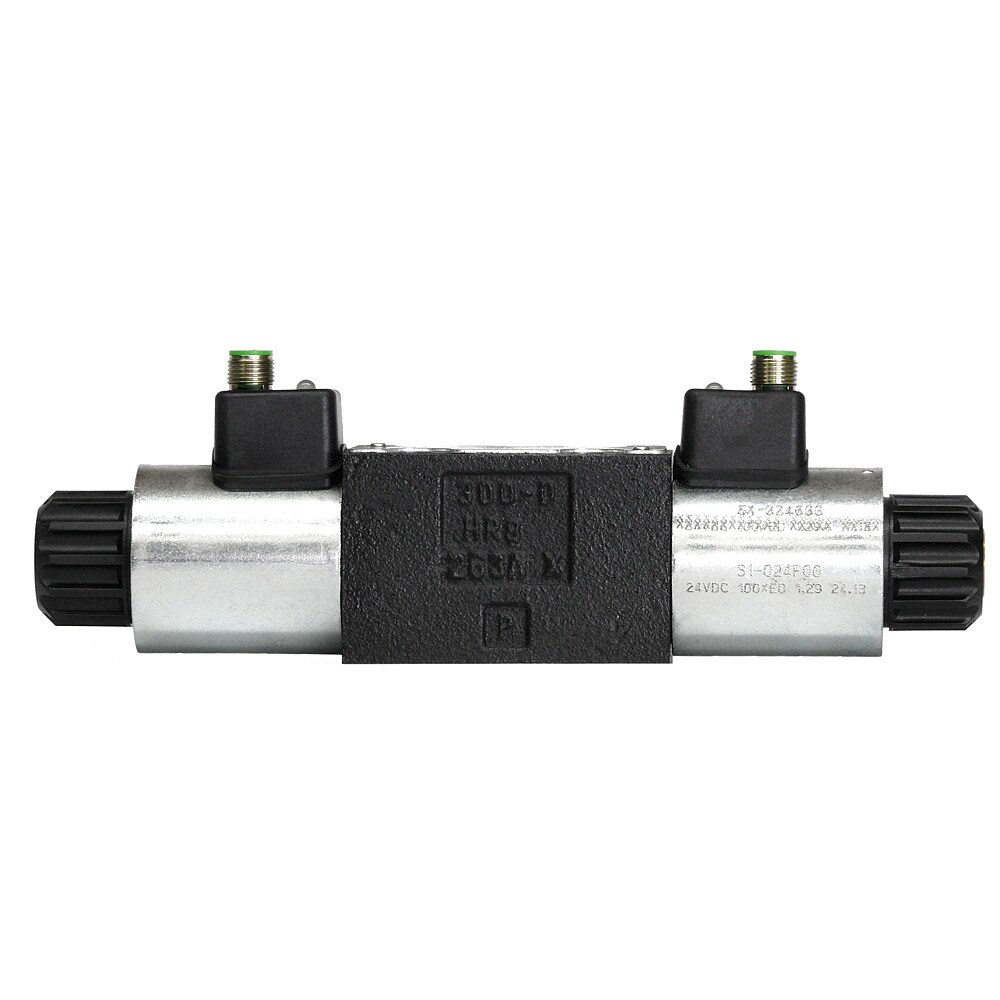

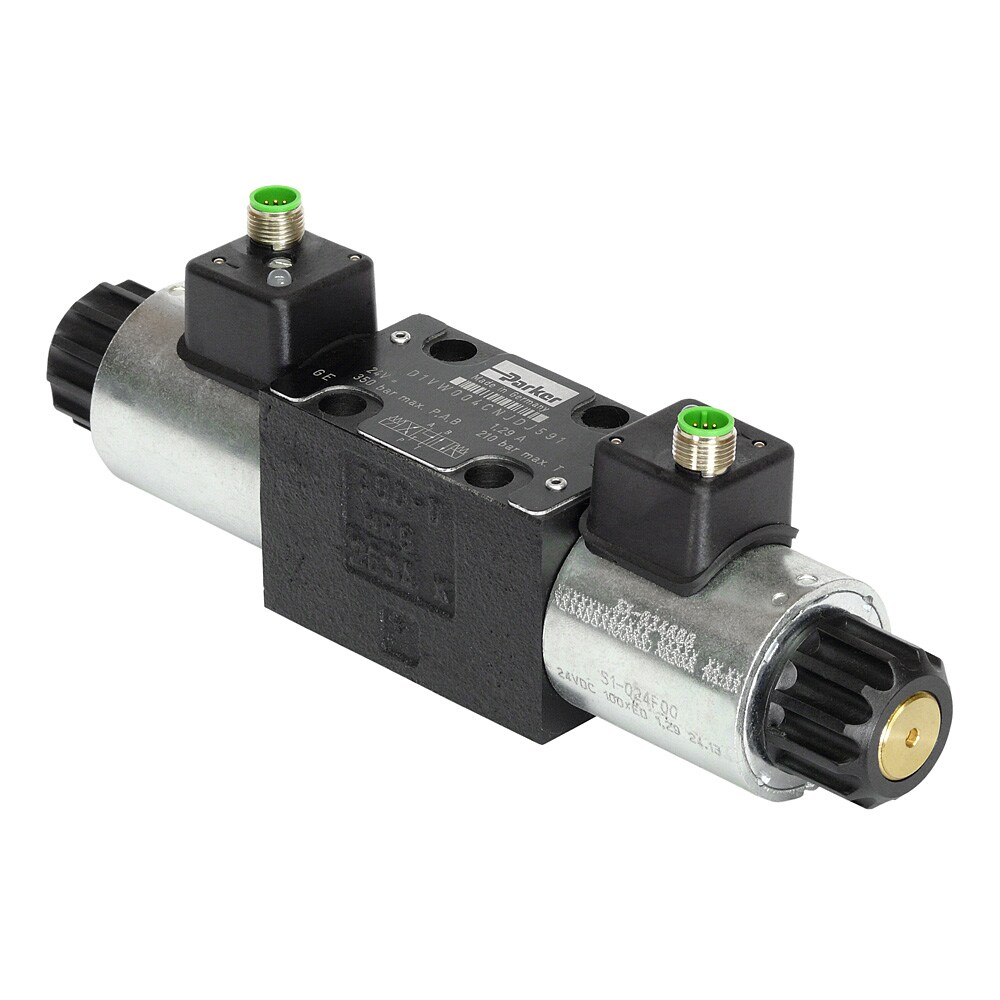

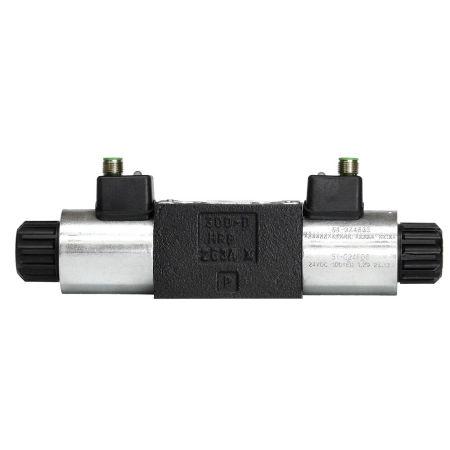

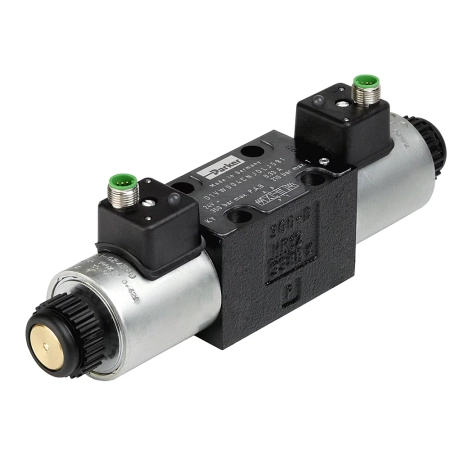

Rozdzielacz D1VW 8W - suwak 020B (2 poz.), NBR, złącze EN 175301-803 (NG06, CETOP 03) D1VW020BNJWL
Niskoprądowy rozdzielacz kierunkowy D1VW 8W w wielkości NG06 (CETOP 03), z przepływem do 60 l/min i ciśnieniem roboczym do 350 bar, umożliwiający bezpośrednie podłączenie do PLC.
Dostępność: Na zamówienie
Koszt wysyłki: od 9,00 zł
Numer katalogowy: D1VW020BNJWL
Kod producenta: D1VW020BNJWL
Stan magazynowy:
Waga: 1,50 kg
- Opis produktu
- Parametry techniczne
- Dokumenty
- Recenzje produktu (0)
Rozdzielacz kierunkowy D1VW 8W to niskoprądowa wersja sprawdzonej konstrukcji D1VW, zaprojektowana z myślą o bezpośrednim podłączeniu do sterownika PLC lub węzła magistrali - bez konieczności stosowania przekaźnika pośredniczącego. Prąd cewki poniżej 0,5 A pozwala na oszczędność miejsca w szafie sterowniczej i uproszczenie okablowania. Zawór wykonany w wielkości NG06 (CETOP 03 / NFPA D03) łączy kompaktowe wymiary z niezawodnością wynikającą z wieloletniego doświadczenia Parker w hydraulice.
Dzięki zoptymalizowanym kanałom przepływu rozdzielacz zapewnia wysokie parametry funkcjonalne przy przepływie do 60 l/min i jednocześnie bardzo niski spadek ciśnienia, co przekłada się na mniejsze straty energii podczas pracy. Maksymalne ciśnienie robocze wynosi 350 bar. Zawór dostępny jest w szerokiej gamie suwaków, dzięki czemu pasuje do różnych układów hydraulicznych.
Wersje elektryczne obejmują standardowe przyłącze cewki zgodne z EN 175301-803 oraz wariant ze złączem M12x1. Wersja ze złączem M12x1 i diodami LED spełnia wymagania standardu DESINA (DistributEd and Standardised INstAllation technology), stosowanego w obrabiarkach i systemach produkcyjnych.
Zastosowanie
Rozdzielacz D1VW 8W znajduje zastosowanie przede wszystkim w przemyśle, w tym w obrabiarkach, wszędzie tam, gdzie liczy się bezpośrednia integracja z systemami sterowania PLC.
Zalety
- Kompaktowa, sprawdzona konstrukcja bazująca na wieloletnim doświadczeniu Parker w hydraulice
- Niski spadek ciśnienia - mniejsze straty energii podczas pracy
- Szeroki wybór suwaków - pasuje do różnych układów hydraulicznych
- Najkrótszy czas realizacji - brak konieczności magazynowania
- Niskoprądowa cewka (poniżej 0,5 A) umożliwiająca bezpośrednie podłączenie do PLC bez przekaźnika
- Wersja ze złączem M12x1 i LED zgodna ze standardem DESINA
Informacje handlowe
| Parametr | Wartość |
|---|---|
| Rodzaj sterowania | Elektromagnetyczne |
| Typ cewki | DIN bez wtyczki |
| Konfiguracja | B - pojedyncza cewka, 2 pozycje, sprężynowe przesunięcie z P do A i z B do T w pozycji przesuniętej, suwakowy zawór kierunkowy |
| Dywizja | Dywizja Systemów Zaworów Hydraulicznych Europa |
| Opcja części elektrycznej | Rozkład pinów M12, piny 1 i 2 niepodłączone |
| Skuteczność filtracji | ISO 4406; 18/16/13 |
| Rodzaj cieczy roboczej | Olej hydrauliczny wg DIN 51524 |
| Funkcja | Sterowanie kierunkowe |
| Funkcja | 2-drogowy |
| Napięcie zasilania | 24 VDC |
| Maks. temperatura otoczenia | 60 °C |
| Maks. natężenie przepływu | 60 L/min |
| Maks. temperatura cieczy | 70 °C |
| Maks. lepkość kinematyczna | 400 cSt |
| Maks. ciśnienie robocze | 350 bar |
| Maks. temperatura pracy | 60 °C |
| Min. temperatura otoczenia | -25 °C |
| Min. temperatura cieczy | -25 °C |
| Min. lepkość kinematyczna | 2.8 cSt |
| Min. temperatura pracy | -25 °C |
| Pozycja montażu | Bez ograniczeń, zalecana pozioma |
| Typ montażu | Płyta przyłączeniowa |
| Typ działania | Bezpośrednie |
| Przyłącze | NG06 / CETOP 03 |
| Pobór mocy | 8 W |
| Seria produktu | Kierunkowy zawór sterujący |
| Materiał uszczelnień | NBR |
| Przyłącze elektryczne cewki | Złącze wg EN 175301-803 |

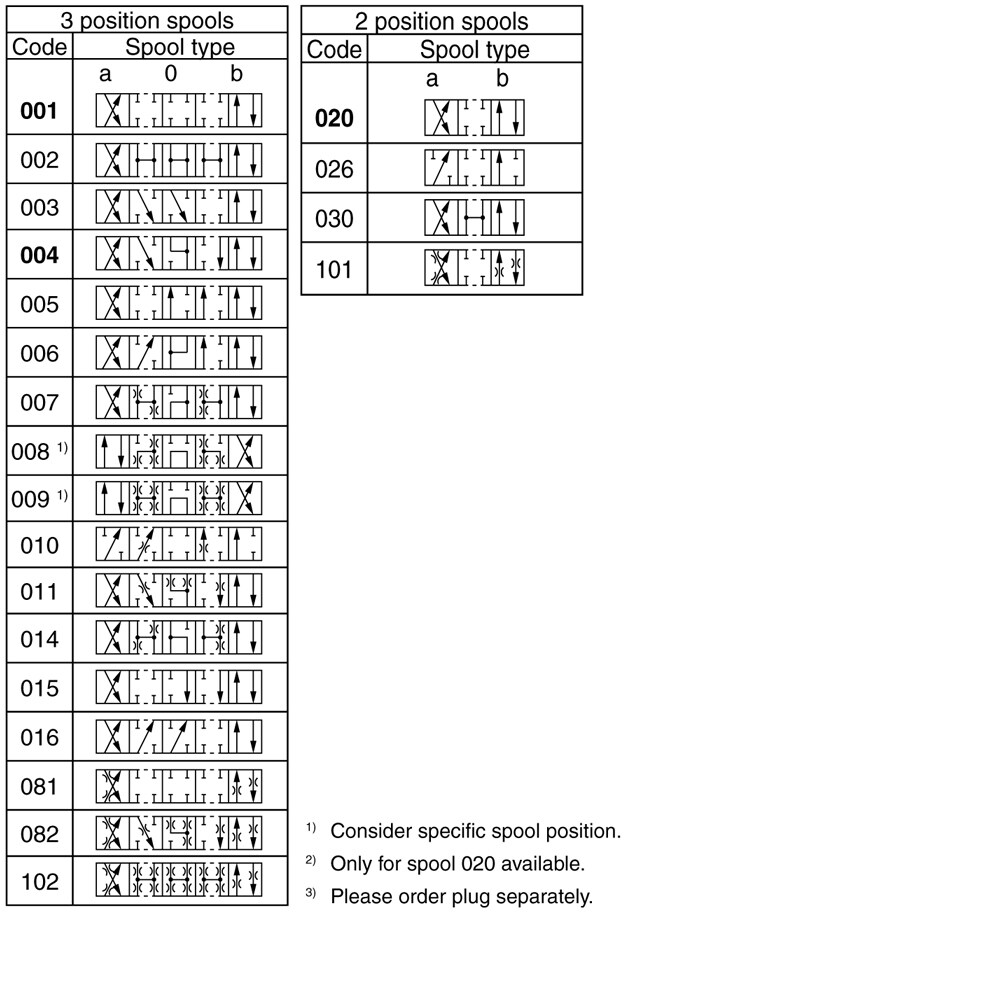

| Kod suwaka | 020 |
| Położenie suwaka | 2 pozycje, sprężynowy powrót do pozycji b, sterowanie w pozycji a |
| Waga | 1.5 kg |
