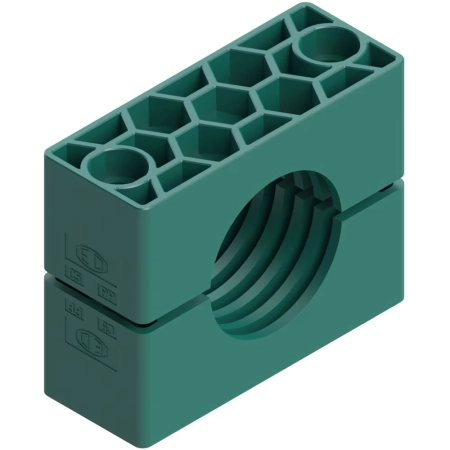

Obejma rurowa EO seria C (DIN 3015-2) - rura 6 mm, rowkowana, PP, śruba M10 (wielkość 1) RCP106X

Obejma rurowa Parker RCP106X to pojedyncza połówka obejmy serii C (ciężkiej) według normy DIN 3015-2, w wielkości 1, przeznaczona do mocowania rury o średnicy zewnętrznej 6 mm. Korpus jest wykonany z polipropylenu (PP) w kolorze ciemnozielonym, a wnętrze obejmy jest rowkowane (żebrowane). Całość pracuje w zakresie temperatur od -30 do +90 °C.

Obejma mocowana jest śrubą M10 z momentem dokręcania 12 Nm i utrzymuje rurę z osiową siłą 1,6 kN. Wymiary to: b 56 mm, c 32 mm, d 33 mm, s 2 mm, szerokość f 30 mm. Zgodnie z katalogiem serii C pełna obejma składa się z dwóch elementów, dlatego należy zamawiać 2 szt. RCP106X (łączna szerokość f = 60 mm).

Obejmy EO serii C według DIN 3015-2 zostały zaprojektowane z myślą o wysokich wymaganiach mechanicznych. Cała seria obejmuje dziesięć standardowych wielkości, dla rur o średnicy zewnętrznej od 6 do 406,4 mm.

Zastosowanie

Obejma służy do mocowania rur o średnicy zewnętrznej 6 mm w miejscach, gdzie wymagana jest podwyższona wytrzymałość mechaniczna mocowania. Seria C jest przeznaczona do zastosowań o wysokich wymaganiach mechanicznych.

Zalety

• Konstrukcja zgodna z normą DIN 3015-2 (seria C, ciężka)
• Osiowa siła utrzymania rury 1,6 kN
• Rowkowane (żebrowane) wnętrze obejmy
• Korpus z polipropylenu, odporny w zakresie temperatur -30 do +90 °C
• Jedna śruba M10 do montażu, moment dokręcania 12 Nm
• Seria dostępna w 10 wielkościach (rury od 6 do 406,4 mm)
